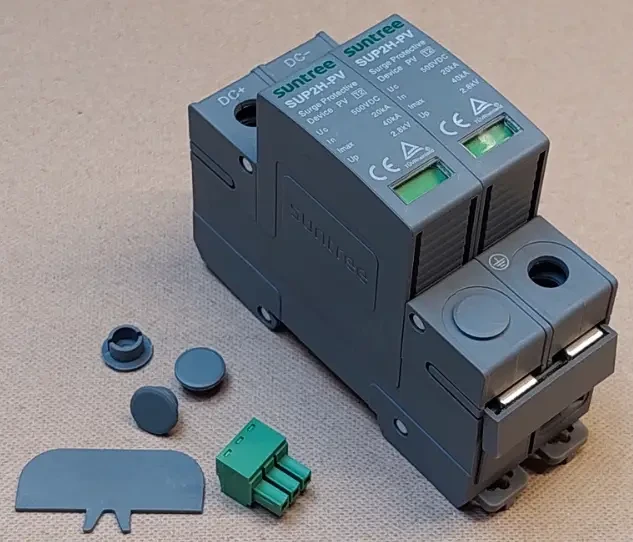

Обмежувач перенапруги (ПЗІП) DC SUNTREE SUP2-PV 2P 600V, Imax:40KA

Особливості:

• Складаються з окремих змінних варисторних модулів, які можна легко замінити при пошкодженні, бази для зручного підключення до електричної мережі, а також мають стандартне кріплення для монтажу на DIN-рейку шириною 35 мм.

• Мають здатність ефективно відводити струмові імпульси (Imax L/PE) силою до 40 кА.

• Максимально допустима робоча напруга (Uc) становить 600 В.

• Контроль стану пристрою здійснюється візуально завдяки кольоровим індикаторам на варисторних модулях: зелений колір свідчить про справний стан, а червоний – про аварійний.

• Для дистанційного моніторингу стану SUP2 PV / 2P DC600V передбачений сухий контакт, що дозволяє відслідковувати працездатність обладнання віддалено.

Опис

Обмежувач перенапруги Suntree (ПЗІП) DC SUP2-PV 2P 600V, Imax 40KA тип 2 (для PV систем)

Пристрій обмеження напруги (ПЗІП тип-2) SUNTREE SUP2H-PV 600VDC 2P для сонячних систем з напругою менше 500В. Призначені для захисту силових ланцюгів L- / PE, L + / PE.

Застосування

Пристрій захисту від перенапруги SSPD, який захищає від стрибків напруги блискавки в сонячній системі (фотоелектрична система живлення). Ці пристрої повинні бути встановлені паралельно в мережах постійного струму, щоб бути захищеними та забезпечити захист загального та різного режимів. Рекомендується розміщувати його на обох кінцях лінії живлення постійного струму (з боку сонячної панелі та з боку інвертора/конвертора), особливо якщо лінія прокладена зовнішньою та довгою.

Високоенергетичні MOV, обладнані спеціальними тепловими роз’єднувачами та відповідними індикаторами несправностей.

Пристрій обмеження напруги (ПЗІП) SUNTREE SUP2H-PV 600VDC 2P для сонячних систем з напругою менше 500В, застосовується для захисту мережевих  та автономних інверторів від грозових і наведених сплесків напруги в ланцюзі L+/L- і PE входу контролера MPPT мережевого інвертора. Конструкція обмежувача складається з варисторних елементів, кожен з яких захищений тепловим роз'єднувачем, а також опціонально світлодіодну індикацію стану варисторів і "сухі" контакти для віддаленої сигналізації.

При проєктуванні резервної або автономної сонячної електростанції необхідно вжити заходів щодо запобігання виходу з ладу обладнання при впливі зовнішніх факторів. Для забезпечення захисту обладнання від грозових розрядів і високочастотних наведень, відповідно до чинних норм, слід використовувати пристрої захисту від імпульсних перенапруг (ПЗІП).

Основні елементи ПЗІП - варистори і газонаповнені розрядники. Всі пристрої мають систему теплового відключення варисторів, а також опціонально світлодіодну індикацію стану варисторів, або "сухі" контакти для віддаленої сигналізації.

Пристрої захисту від імпульсних перенапруг відповідно до місця установки і потужністю високочастотних перешкод поділяють на три класи:

• Пристрої першого класу використовуються в районах з високою грозовою активністю, коли існує ймовірність прямого попадання блискавки в будинок.
• Захисні пристрої другого класу застосовуються в регіонах з високою та середньою грозовою активністю, коли ймовірність прямого попадання розряду блискавки незначна, проте існує можливість близького удару або потрапляння розряду в блискавковідвід будівлі.
• ПЗІП третього класу встановлюють в місцях з низькою грозовою активністю, якщо ймовірність попадання блискавки в будинок дорівнює нулю. Можлива також установка на додаток до пристроїв другого класу.

ПЗІП Клас II SUNTREE SUP2H-PV 500VDC 2P виконані по Y-схемі, завдяки чому забезпечують захист не тільки від синфазних (провід-земля), але і від диференціальних перешкод (провід-провід).

Ми пропонуємо пристрої захисту фотоелектричних систем від імпульсних перешкод SUNTREE SUP2H-PV 600VDC 2P (ПЗІП тип II)

Триполюсні ПЗІП класу випробувань II обмежуючого типу. Застосовуються для захисту обладнання силових ланцюгів фотоелектричних систем. Складаються з трьох змінних варисторних модулів і бази для підключення до мережі та кріпленню до DIN-рейки 35 мм. Uс = 600 В DC. Imax (8/20) = 40 кА.

• Призначені для захисту силових ланцюгів L-/PE, L+/PE, L-/L+.
• Складаються зі змінних варисторних модулів, що підлягають заміні в разі пошкодження, і бази для підключення до мережі та кріпленню до DIN-рейки 35 мм.
• Здатні відводити імпульси струму Imax (L/PE) до 40кА
• Випускаються на максимальну тривалу робочу напругу Uс 600В
• Візуальний контроль робочого стану ПЗІП проводиться за допомогою індикаторів розташованих на варисторних модулях.
• У справному стані індикатори мають зелений колір, в аварійному - червоний.
• Для віддаленого контролю SUP2 PV/2P DC600V використовується сухий контакт
