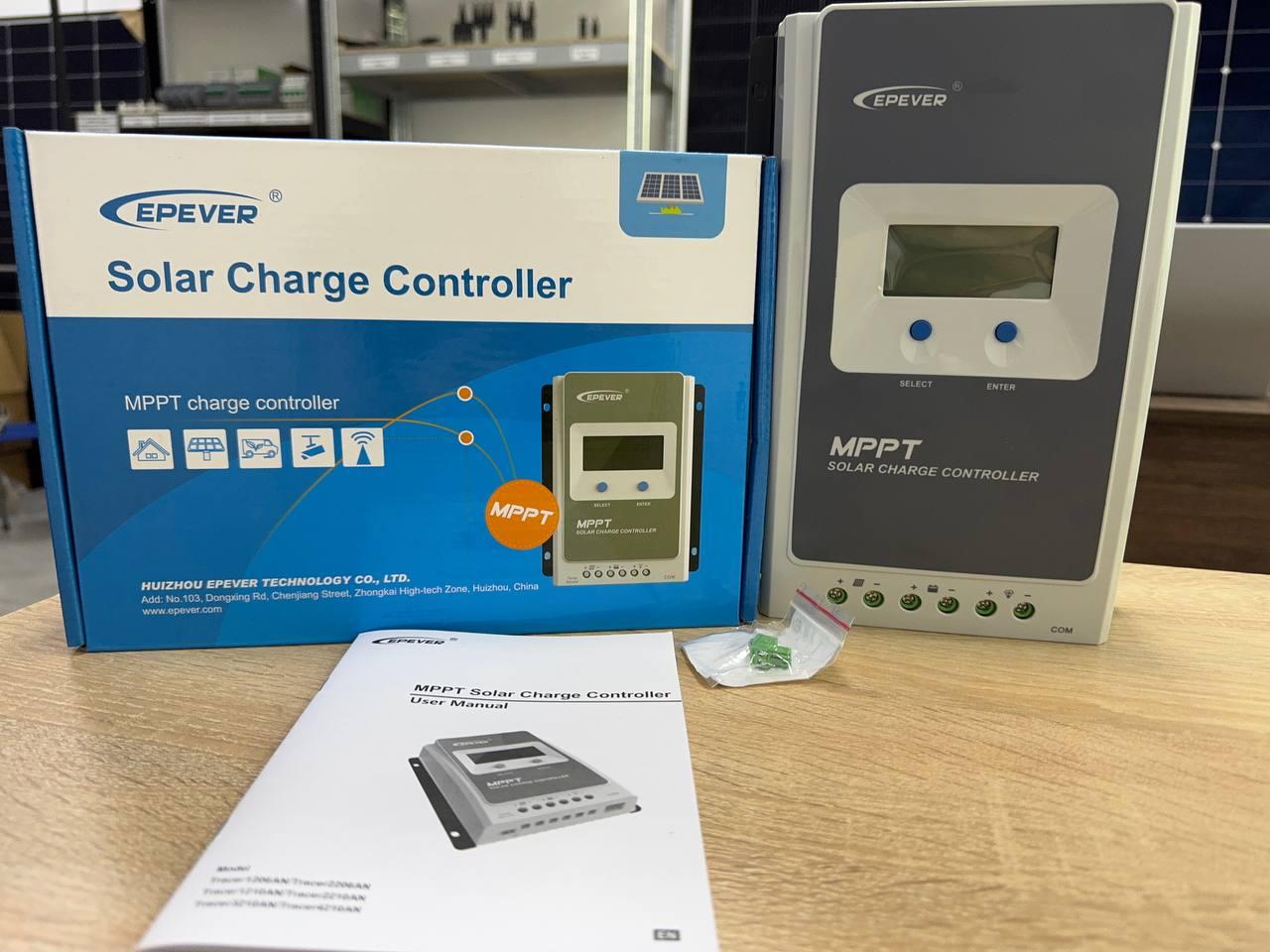

Контролер MPPT 40A 12/24В, модель Tracer4210A, виробництва EPsolar (також відома як EPEVER) – це високоефективний контролер заряду для сонячних панелей, який використовує технологію Maximum Power Point Tracking (MPPT) для оптимізації процесу зарядки акумуляторів.
Ось декілька ключових особливостей та переваг контролера Tracer4210A:
-
Технологія MPPT: Контролер автоматично виявляє точку максимальної потужності сонячної панелі в реальному часі, забезпечуючи ефективне використання сонячної енергії. Технологія MPPT значно підвищує ефективність зарядки порівняно з традиційними контролерами PWM, особливо в умовах низької освітленості або мінливих погодних умов.
-
Підтримка 12/24В: Контролер автоматично розпізнає систему на 12В або 24В, що робить його гнучким у використанні для різних типів сонячних систем.
-
Номінальний струм заряду до 40А: Здатний обробляти високий струм заряду, контролер підходить для систем з великою кількістю сонячних панелей, забезпечуючи швидке і ефективне заряджання акумуляторів.
-
Різноманітні функції захисту: Включає захист від перезарядки, глибокого розряду, перегріву, короткого замикання та перевантаження, забезпечуючи безпеку системи та подовжуючи термін служби акумуляторів.
-
ЖК-дисплей та інтерфейс користувача: Надає інформацію про стан роботи системи, параметри заряду та діагностичні дані, що робить управління та моніторинг системи зручними та інтуїтивно зрозумілими.
-
Гнучкість у використанні: Підходить для різних типів акумуляторів, включаючи свинцево-кислотні, гелеві, AGM та літій-іонні, завдяки регульованим параметрам заряду.
Контролер Tracer4210A від EPsolar (EPEVER) – це високопродуктивне рішення для оптимізації використання сонячної енергії в домашніх, комерційних та мобільних сонячних енергетичних системах, що забезпечує надійне управління зарядом і підвищену ефективність використання сонячної енергії.
Контролер MPPT 40A 12/24В, Tracer-4210A це передовий контролер з функцією пошуку точки максимальної потужності (MPPT) для автономних сонячних систем. Контролер забезпечує найвищий ККД, більш ніж 98%, мінімум втрат потужності.
MPPT це основна топологія в економічних схемах перетворення, що реалізується на мікропроцесорі для інтелектуального регулювання робочої точки сонячних панелей, що дозволяє сонячним панелям розвивати максимальну потужність. При зміні умов, робоча точка сонячних панелей відхиляться від точки максимальної потужності, мікропроцесор буде регулювати робочу точку сонячних батарей на основі розрахунку MPPT, щоб отримати з сонячних батарей максимально можливу потужність.
У порівнянні з ШІМ - контролерами, контролер MPPT може збільшити вихідну потужність сонячних батарей на 5% ~ 30%. Збільшення вихідної потужності залежить від таких факторів, як особливості сонячних панелей, умов навколишнього середовища та рівня освітлення.
У даному контролері можливі 4 режими роботи
1. Контролер для освітлення - встановлюємо час світіння після того як стемніло (Таймер1) і перед світанком (Таймер2), протягом від 1 до 15 годин.
2. Контролер для освітлення - ввімкнення світіння через 10хв. після того, як стемніло і до світанку.
3. Контролер в ручному режимі (ввімкнення живлення навантаження кнопкою).
4. Тестовий режим навантаження - ввімкнення навантаження після того, як стемніло і вимикання на світанку без затримки.
Можливий вибір 4 типів акумуляторів
1. Заливні АКБ
2. AGM
3. GEL
4. Встановлені користувачем параметри (діапазон напруг для налаштувань 9-17В). Налаштовується за допомогою дистанційного пульту MT-50 або через комп'ютер за допомогою спеціального программного забезпечення.
Особливості
• 1. Технологія пошуку точки максимальної потужності MPPT (Maximum Power Point Tracking)
• 2. ККД перетворення 98%
• 3. Ефективність пошуку точки максимальної потужності більше 99,5%
• 4. Висока швидкість знаходження точки максимальної потужності
• 5. Триступенева зарядка з ШІМ регулюванням
• 6. Мультифункціональний LCD дисплей з інтуїтивно зрозумілим управлінням
• 7. Управління режимом роботи навантаження, вибір типу акумулятора
• 8. 1 рік гарантії
Електричний захист:
• Захист сонячних батарей від короткого замикання
• Захист від зворотної полярності сонячних батарей.
• Аварійний захист від перенапруги сонячних батарей.
• Захист акумулятора від перезарядження
• Захист акумулятора від перерозряда
• Захист від зворотної полярності акумулятора
• Захист від короткого замикання при навантаженні
• Захист від перегріву
• Захист від перевантаження
Переваги MPPT
Вольт - амперна характеристика
Приведена типова ВА характеристика сонячної батареї для 12В акумулятора.
Звичайний контролер сонячної зарядки:
Сонячна панель працює в точці А, робоча напруга панелі сонячної батареї трохи вище напруги акумуляторної батареї.
Напруга зарядки: UA = 13.2В
Струм заряду: IA = 5.8A
Потужність: PA = 13,2 * 5,8 = 76.56Вт
MPPT Контролер:
Сонячна панель працює в точці В, робоча напруга сонячної панелі набагато вище, ніж напруга акумуляторної батареї.
Напруга зарядки: UB = 17.9В,
Струм зарядки: IB = 5,2A
Потужність: PB = 17,9 * 5,2 = 93,08Вт
порівняння:
Потужність B вище потужності A.
(PB-PA) / PA = 21,6%
Залежно від різних виробників сонячних панелей, різної інтенсивності сонячного освітлення, температури, ефективності сонячного контролера заряду і так далі, величина підвищення ефективної процентної потужності становить 10-30%.

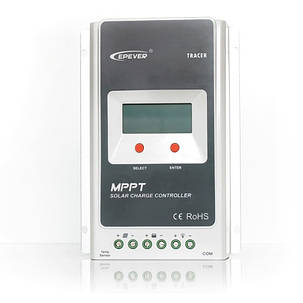

Зовнішній вигляд контролера
1 - Мотажні отвори 2 - Кнопка Вибору (Select) 3 - Порт підключення датчика температури 4 - Клеми підключення сонячних батарей 5 - Клеми підключення акумулятора 6 - Клеми підключення навантаження 7 - Порт RS-485 (для ПК або дистанційного пульта) 8 - Кнопка підтвердження вибору (Enter) 9 - Дисплей |
LCD дисплей
Технічні характеристики
Модель | Tracer4210A | |
Номінальный струм заряду акумулятора | 40А | |
Номінальний струм навантаження | 40А | |
Системна напруга | 12В/24В автоматичне визначення | |
Допустимий діапазон напруги акумулятора | 8-32В | |
Максимальна напруга холостого ходу сонячної батареї |
100В при мінімально можливій температурі 92В при температурі +25 градусів |
|
Максимальна вхідна потужність від сонячної батареї | 12В - 390Вт; 24В - 780Вт | |
Напруга вирівнюючого заряду | AGM - 14,6В, Заливні - 14,8В | |
Напруга основного заряду | GEL - 14,2В, AGM - 14,6В, Заливні - 14,8В | |
Напруга підтримуючої зарядки | 13,8В | |
Напруга відключення навантаження | 11,1В | |
Напруга поновлення живлення навантаження після відключення | 12,6В | |
Власне споживання | <20мA(12В); <16мА (24В) | |
Температурна компенсація | -5мВ / ° C/ 2В | |
Робоча температура | -25 ° C ~ +45 ° C | |
Клас захисту |
IP30 |
|
Гарантія |
12 міс. |
|
Розміри | 252мм*180мм*63мм | |
Клемник | 16мм. кв. | |
Вага | 1,9кг
|
Основні | |
---|---|
Виробник | Epsolar |
Країна виробник | Китай |
Гарантійний термін | 12 міс |
Індикатор рівня заряду | Так |
Максимальна робоча температура | 45 град. |
Максимальний струм сонячної батареї | 40 А |
Мінімальна робоча температура | -25 град. |
Перетин проводів, що підключаються | 16 кв.мм |
Тип контролера | MPPT |
Габаритні розміри | |
Вага | 1.9 кг |
Висота | 63 мм |
Довжина | 252 мм |
Ширина | 180 мм |
- Ціна: 6 250 ₴
