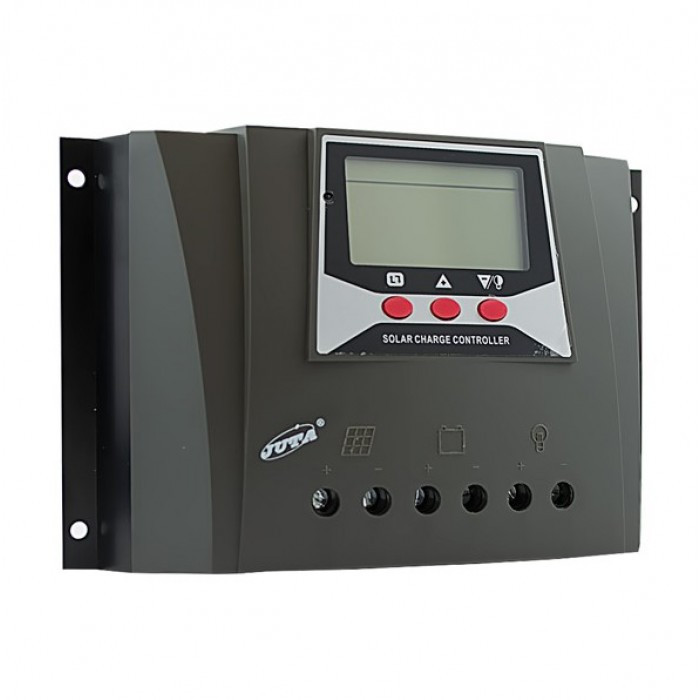

Контролер 60А 12/24В (Модель-WP6024D PWM), JUTA, фото 2
Контролер 60А 12/24В (Модель-WP6024D PWM), JUTA, фото 2
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Контролер 60А 12/24В (Модель-WP6024D PWM) від JUTA — це потужний контролер заряду для сонячних панелей, який використовує технологію широтно-імпульсної модуляції (PWM) для оптимізації процесу зарядки акумуляторних батарей. Ця модель призначена для систем напругою 12В або 24В і автоматично розпізнає вхідну напругу системи. З номінальним струмом заряду в 60А, WP6024D є ідеальним вибором для великих сонячних установок, які вимагають високого струму заряду.

Основні характеристики:

  • Номінальний струм заряду: 60А, що робить його одним з найпотужніших контролерів в лінійці продукції JUTA.
  • Підтримка 12В/24В: Контролер здатний автоматично визначати напругу системи, що дозволяє використовувати його як в 12В, так і в 24В установках.
  • Технологія PWM: Забезпечує ефективне управління зарядом, знижуючи ризик перезарядки та збільшуючи ефективність зарядки.
  • Захист: Контролер оснащений функціями захисту від перезарядки, глибокого розряду, перевантаження, короткого замикання та перегріву.

Переваги використання:

WP6024D PWM від JUTA забезпечує високий рівень контролю та ефективності для великих сонячних енергетичних систем. Його висока потужність і авансовані функції захисту роблять цей контролер надійним вибором для забезпечення довговічності та ефективності акумуляторів, а також оптимального використання сонячної енергії. Технологія PWM допомагає підтримувати акумулятори в оптимальному стані заряду, забезпечуючи максимальну продуктивність системи.

Висновок:

Контролер заряду WP6024D PWM від JUTA є високопотужним рішенням, яке ідеально підходить для управління зарядом великих сонячних установок. Його використання дозволяє збільшити ефективність сонячних систем, забезпечуючи надійність та довготривале використання акумуляторів.

Контролер захищає акумулятор від перезарядження, переразряда і втрати заряду вночі. Контролер може працювати при напрузі 12 / 24В. Струм надходить на акумулятор від сонячної батареї і струм споживаний навантаженням не повинні перевищувати 60А.

Особливості продукту

  • Просте кнопкове керування

  • Регульовані параметри управління зарядкою і розрядкою

  • Захист від перевантаження по струму / короткого замикання

  • Змінний режим навантаження

  • Зарядка і розрядка як свинцево-кислотних, так і літієвих батарей

  • Інтелектуальний триступеневий режим зарядки ШІМ

  • Захист від глибокої розрядки / перенапруги / низької напруги

  • Захист від зворотного розряду батареї

  • Захист від переполюсовки сонячних панелей / аккумулаторов

Додаткові функції контролерів WP60D:

  • 12 / 24V повністю автоматична ідентифікація

  • Температурна компенсація напруги

  • Функція віддаленого моніторингу та зв'язку

  • ЖК-екран з функцією підсвічування

  • Реверсивний режим управління світлом

  • Підрахунок накопичених ампер-годин

  • Сонячні контролери можуть працювати з панелі сонячних батарей, коли напруга літієвої батареї складає 0 В

ЖК-дисплей та кнопки



WP6024D01



WP60D  Розміри і підключення

WP6024D03



1. Перш за все, згідно діаграмі, з'єднайте позитивний і негативний електроди батареї з контролером, він автоматично визначить напругу батареї.

2. Потім підключіть сонячні панелі до контролера.
3. Нарешті, підключіть позитивний і негативний електроди навантаження до контролера. Будь ласка, не перепідключайте з'єднання.

4. При використанні літієвої батареї з захисною схемою встановіть рівень напруги рівним фіксованому значенню. Не встановлюйте батарею в автоматичну ідентифікацію. Для запобігання захисту плати літієвої батареї від сонячного входу після запуску контролера, необхідно визначити напругу відключення.

5.Напруги холостого ходу сонячних батарей повинні бути менше, ніж максимально допустима напруга, необхідного літієвої батареї, щоб запобігти пошкодженню батареї від надмірної напруги.

6. При використанні літієвої батареї струм короткого замикання на сонячній панелі повинен бути менше 0,3C (ємність літієвої батареї).

Увага!

  1. При використанні літієвої батареї в умовах нижче 0 ° C літієва батарея повинна бути здатна працювати добре при низькій температурі.

  2. Сонячні контролери не мають функції вирівнювання для літієвої батареї. Таким чином, плата захисту літієвої батареї повинна виконувати функцію вирівнювання напруги.

  3. Будь ласка, дотримуйтесь усіх порядок підключення контролера, в іншому випадку це може привести до пошкодження контролера.

  4. При відключенні контролера відключайте кабелі в зворотному порядку.

Скидання в заводські настройки за замовчуванням

У кільцевому інтерфейсі позиції 2 натисніть і утримуйте кнопку «Меню» до тих пір, поки символи в пунктирному стовпці не почнуть блимати, а контрольні параметри відновляться до значення за замовчуванням. Контролер автоматично увімкнеться знову для повторного введення даних контролера.

WP6024D04

Різні режими роботи навантаження

Існує чотири режими управління для навантаження. Вони являють собою звичайний режим (0), режим управління світлом з відкладеним ввімкненням і вимиканням (1), режим управління світлом (2), режим управління черговим освітленням. Тривалість затримки може становити 1-24 години.
Нижче наведені робочі інструкції для кожного режиму:

Режим навантаження

подія

стемніло запрограмованний час розвидніло
24Н звичайний режим - - -
1~23Н керування світлом і відкладений режим навантаження увімкнено навантаження вимкнено навантаження вимкнено
0Н ч режим керування освітленням навантаження увімкнено - навантаження вимкнено
СН реверсний режим керування черговим освітленням навантаження вимкнено - навантаження увімкнено



WP30D/WP60D екранні налаштування

WP6024D05

WP60D  Коди помилок і рішення

Код помилки Опис помилки Метод вирішення
Е01 Низька напруга акумуляторів, навантаження вимкнено Зарядити або замінити на новий акумулятор
Е02 Перевантаження, навантаження вимкнено Зменшіть навантаження, а потім використовувати кнопку мінус для включення навантаження або навантаження буде автоматично увімкнено через 2 хвилини
Е03 Коротке замикання в навантаженні, навантаження вимкнено Усунути коротке замикання в навантаженні, потім використовуйте кнопку мінус для ввімкнення навантаження.
Е04 Підвищена напруга акумулятора, навантаження вимкнено Перевірте підключення акумулятора, можливо ємність акумулятора занадто мала, перевірте наявність іншого зарядного пристрою, підключеного до батареї.
Е05 Підвищений струм сонячних панелей, заряджання вимкнено Переконайтеся, що живлення сонячної панелі перевищило допустиму потужність, зменшите кількість панелей, а потім контролер почне автоматично заряджати акумулятори через 2 хвилини.

Технічні характеристики

Рівень зарядного струму - до 60 А

Напруга сонячного поля - до 50 В

Керування режимом зарядки

Свинцево-кислотні батареї 3-ступінчастий заряд (об'ємний, абсорбційний і плаваючий)
Тип батареї Герметична Гелева Заливна Користувальницький тип 1
Плаваюча напруга 13,8 В 13,8 В 13,8 В 9-15 В
Абсорбційна напруга 14,4 В 14,0 В 14,6 В 9-15 В
Час абсорбції 2 часа
Напруга відновлення абсорбції 12,6 В
Гранична напруга зарядки 15,5 В
Температурна компенсація -4 мВ/елемент/градус
Літієві батареї 3-ступеневе заряджання (об'ємний заряд, заряд постійної напруги, стоп-заряд)
Тип батареї 3,7*3 3,7*4 3,2*4 3,2*5 Користувальницький тип 2

Постійна напруга

12,6 В 16,8 В 14,4 В 18,0 В 9-17 В

Постійний струм

2 А, 0,1-30 А настроюється
Відновлювальний заряд 12,0 В 16,0 В 13,6 В 17 В 9-17 В

Керування режимом розрядки

Тип батареї Свинцево-кислотні Літієві
3,7*3 3,7*4 3,2*4 3,2*5 Користувальницький тип
Захист низької напруги 10,7, 9-15 В 9,9 В 13,2 В 11,2 В 14,0 В 9-17 В
Відновлення низької напруги 12,6, 9-15 В 11,1 В 14,8 В 12,8 В 16,0 В 9-17 В
Захист від перезаряду 16,0 В 18,5 В
Відключення заряду 15,5 В 18,0 В
USB 5 В, 2 А

Рівень напруги для визначення типу батарей

Напруга системи Свинцево-кислотні Літієві
3,7*3 3,7*4 3,2*4 3,2*5 Користувальницький тип
12 В ≤17 В ≤14,6 В ≤18,8 В ≤16,4 В ≤20,0 В ≤16,4 В
24 В ≤30 В ≤26,2 В ≤34,6 В ≤29,8 В ≤37,0 В ≤29,8 В

Механічні і температурні параметри

Максимальний перетин дротів 16/25 мм2
Рабоча температура -20 °С ... +50 °С

Температура зберігання

-30 °С ... +70 °С
Допустима вологість 10% ... 90 %, без конденсації

Габаритні розміри

WP30D : 187*98*50 мм
WP60D : 202*132*61 мм
Вага WP30D : 370 г
WP60D : 730 г
Клас захисту IP30

Увага!
Вищевказані параметри застосовуються до системи 12V в якості прикладу, якщо система 24V, значення параметра напруги повинно бути подвоєне.

Основні
ВиробникJuta
Країна виробникКитай
Гарантійний термін12 міс
Індикатор рівня зарядуТак
Максимальна робоча температура50 град.
Максимальний струм сонячної батареї50 А
Мінімальна робоча температура-20 град.
Перетин проводів, що підключаються16 кв.мм
Тип контролераPWM
Габаритні розміри
Вага0.73 кг
Висота132 мм
Довжина202 мм
Ширина61 мм
