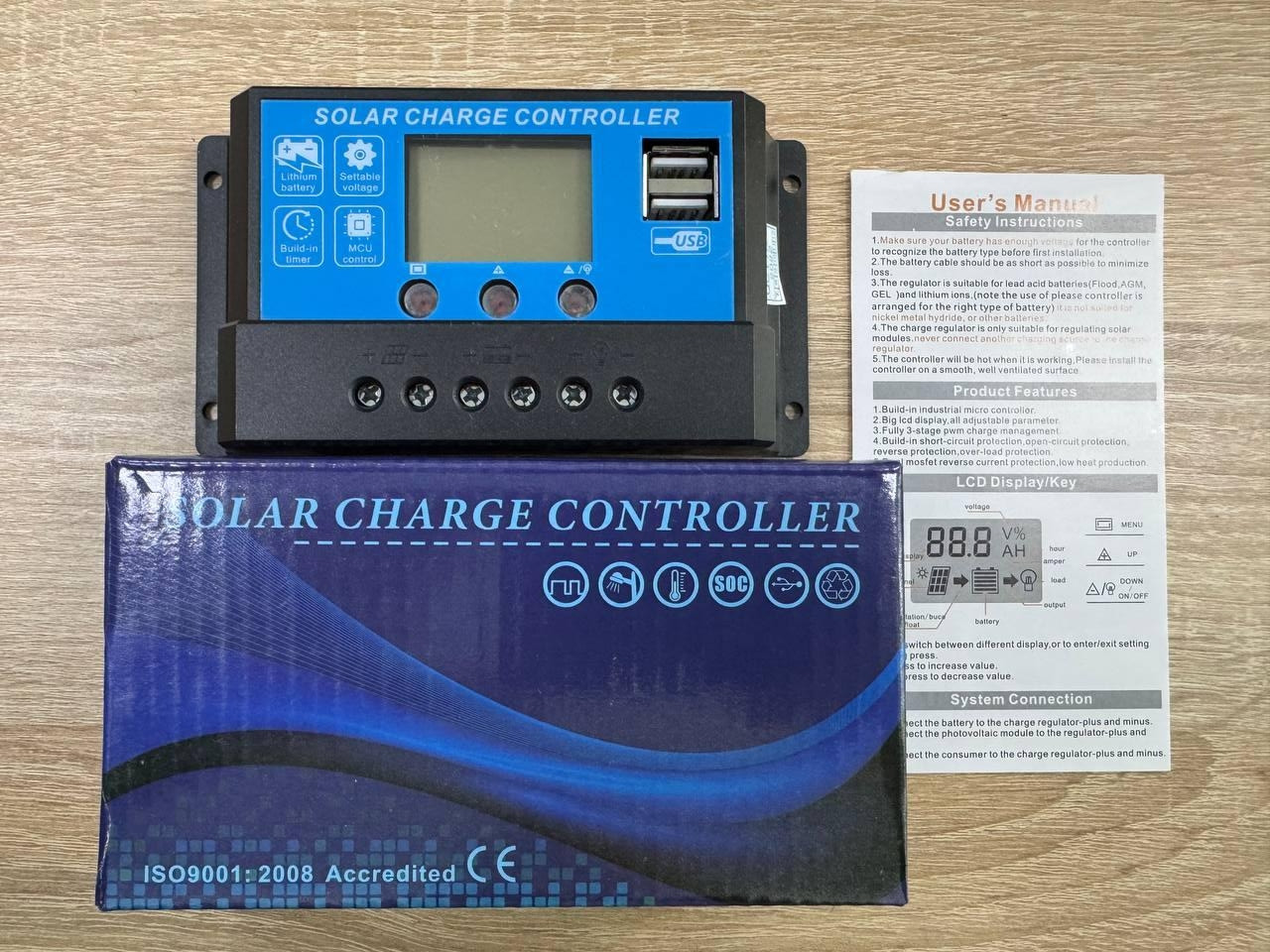

Контролер заряду 20А 12В/24В з дисплеєм + USB гніздо (Модель-DY2024) від JUTA є вдосконаленим пристроєм для управління зарядом в сонячних енергетичних системах. Він призначений для оптимізації заряду та захисту акумуляторних батарей при роботі як з 12В, так і з 24В системами, автоматично адаптуючись до вхідної напруги.

Основні характеристики та функції:

• Номінальний струм заряду**: 20А, що дозволяє ефективно заряджати батареї у більш великих системах сонячної енергії.
• Підтримка 12В/24В**: Контролер автоматично розпізнає систему на 12В або 24В, забезпечуючи зручність використання та гнучкість установки.
• Цифровий дисплей**: Наявність інформативного дисплея полегшує моніторинг поточних параметрів заряду, стану акумулятора та інших важливих даних.
• USB гніздо**: Інтегроване USB гніздо дозволяє зручно заряджати мобільні пристрої безпосередньо від контролера.
• Захист**: Контролер забезпечує комплексний захист від перезарядки, глибокого розряду, перевантаження, короткого замикання та перегріву, забезпечуючи безпеку системи та подовжуючи термін служби акумуляторів.

Переваги використання:

Модель DY2024 від JUTA ідеально підходить для використання в середніх та великих сонячних енергетичних системах, де потрібен надійний контроль за зарядом. Цифровий дисплей і USB гніздо роблять цей контролер особливо зручним у використанні, дозволяючи користувачам легко отримати доступ до інформації про стан системи та заряджати мобільні пристрої.

Висновок:

Контролер заряду DY2024 від JUTA є високоефективним рішенням для управління зарядом в сонячних енергетичних системах, яке поєднує в собі технологічні інновації, надійність та користувацьку зручність. Використання цього контролера допомагає оптимізувати роботу системи, забезпечуючи ефективне використання сонячної енергії та збільшуючи термін служби акумуляторів.

Основна відмінність контролера DY-2024 - НАЯВНІСТЬ USB ГНІЗДА ДЛЯ ЗАРЯДКИ МОБІЛЬНИХ ТЕЛЕФОНІВ, СМАРТФОНІВ.

Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від USB гнізда комп'ютера.



Особливості контролера DY-2024

1. У схемі використовується промисловий контролер.

2. Великий рідкокристалічний екран.

3. Всі параметри налаштовуються.

4. Інтелектуальний триступеневий керований ШІМ зарядки.

5. Захист від короткого замикання і обриву кола навантаження.

6. Захист від зворотного розрядки і перезарядження акумуляторів.

7. Струмовий захист на компліментарних парах MOSFET.

8. Малий нагрів компонентів пристрою.

9. Ступінь захисту оболонки за стандартами IEC-60529, DIN 40050 - IP21



Контролер DY-2024 може працювати з наступними типами акумуляторів:

1. Гелеві.

2. Кислотні обслуговуються (герметичні).

3. Кислотні обслуговуються.

4. Залізо-літієві.

5. Літій-іонні.



Можливий вибір одного з семи режимів заряду акумулятора:

B01 - для герметичних необслуговуваних акумуляторів (напруга абсорбуючої заряду 14,4 / 28,8В)
B02 - для гелевих акумуляторів (напруга абсорбуючої заряду 14,2 / 28,4В)
B03 - для обслуговуваних акумуляторів (напруга абсорбуючої заряду 14,6 / 29,2В)
B04 - для залізо-літієвих акумуляторів (4 банки послідовно)
В05 - для залізо-літієвих акумуляторів (5 банок послідовно)
В06 - для літій-іонних акумуляторів (3 банки послідовно)
В07 - для літій-іонних акумуляторів (4 банки послідовно)



Контролер DY-2024 дозволяє контролювати і самостійно встановлювати:

- Напруга на клемах акумулятора;
- напруга підтримує заряду;
- напруга відключення навантаження;
- напруга відновлення подачі живлення на навантаження (після відключення).
- режим роботи навантаження.

 Опис індикації символів на рідкокристалічному дисплеї контролера DY-2024:

P1: цифрові параметри.
P2: Індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; відсутність відображення цього символу означає, сонячна панель не може заряджати акумулятор через низької напруги. Якщо символ блимає, значить, акумулятор повністю заряджений і знаходиться в підтримує (float) режимі заряду.
P3: Індикація роботи сонячної панелі. Цей символ вказує, що підключення панелі сонячних батарей виявлено контролером; відсутність цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей, або недостатньо сонячного світла на панелі сонячних батарей.
P4: Індикація 5 поділок рівня заряду батареї.
P5: Індикація розряду. Цей символ вказує, що контролер знаходиться в стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння цього символу вказує на пошкодження пристроїв внутрішнього контролю.
P6: індикація навантаження. Цей символ вказує, що контролер знаходиться в стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюга навантаження.
P7: А - індикація сили струму; H - Індикація годин.
Р8: V - Індикація напруги.

Опис функції клавіш контролера DY-2024:

 Клавіша циклічного вибору інтерфейсу, цією клавішею виконується перемикання між сторінками в  циклічної послідовності як показано на малюнку.

  Кнопка налаштування параметрів, збільшує вибране значення.

  Ця клавіша включення виключення навантаження в основному інтерфейсі. Вона може виконувати функцію  "зменшити" в стані настройки параметрів.

Вибір режиму роботи навантаження контролера DY-2024

1. Ручне управління навантаженням за допомогою кнопки "DOWN".

2. Програмне управління навантаженням за допомогою вбудованого таймера:

[24H] - навантаження включена весь час (24 години на добу);
[1-23H] - навантаження включиться при зниженні освітлення і вимкнеться після закінчення запрограмованого часу роботи;
[0H] - "від заходу до світанку", управління навантаженням за датчиком освітленння.

 Технические характеристики контролера DY-2024

Модель	DY-2024
Номінальний струм	20A
Номінальна напруга	12В / 24В автоматичне визначення
Напруга сонячної панелі	≤50В
Подтримуючий (float) заряд	13.8В / 27,6В (настроюваний параметр)
Напруга відключення навантаження (захист від переразряда акумулятора) - LVD	10.7В / 21.4В (настроюваний параметр)
Відновлення підключення навантаження (після захисту від переразряда акумулятора) - LVR	12,6В / 25.2В (настроюваний параметр)
Напруга абсорбуючого заряду (Boost)	b01 Герметичні 14,4В / 28,8В	настроювані параметри
	b02 Гелеві14.2В / 28.4В
	b03 Заливні 14.6В / 29.2В
	b04 Залізо-літій 3,6В х 4шт	фиксовані параметри
	b05 Залізо-літій 3,6В х 5шт
	b06 Літій-іон 4,2В х 3шт
	b07 Літій-іон 4,2В х 4шт
Втрати холостого ходу	≤10мA
Режим зарядки	ШИМ
Рекомендований провід	10 мм.кв
Рабоча температура	-35 ° C ~ 60 ° C

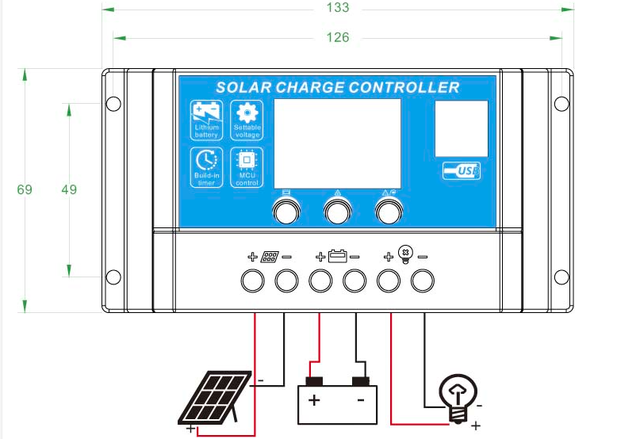

Габарити	70 мм * 133 мм * 34 мм
Вага	204г
