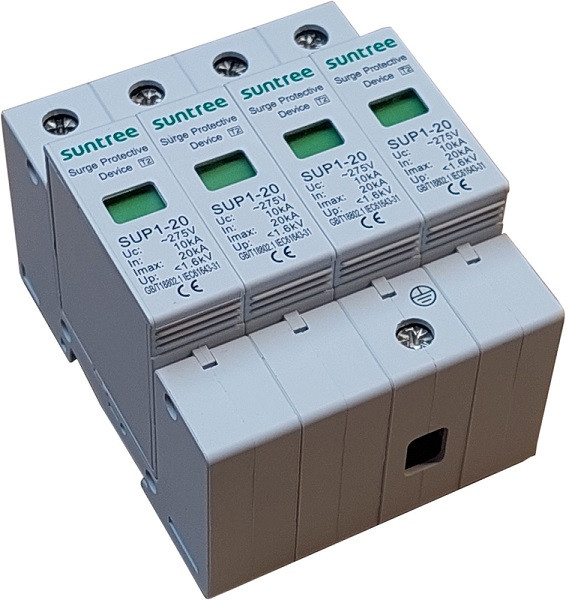

Обмежувач перенапруги AC SUNTREE SUP1 D 4P 275V, In:20кA/Imax:40кА
УЗІП Suntree SUP1-20 категорії III для 275VAC 4P
Засоби захисту інвертора від стрибків напруги в мережі на основі УЗІП категорії T2 для 275VAC 4P
Основні переваги Suntree SUP1-20 4Р:
- номінальна напруга Un 230VAC
- максимальна робоча напруга Uc 275VAC
- номінальний струм пробою (8/20s) In 10kA
- тестова напруга Uoc 10kV
- рівень захисної напруги Up 1,6kV
- час реакції менше 25ns
- максимальний захист 63 A gL/gG
- конструктивне виконання IP 20
- діапазон робочих температур - 40 ° C ... + 80 ° C
- монтаж DIN рейка 35мм
- перетин сполучних приводів - одножильний мін/макс ISO: 10/50 мм2; AWG: 8/1; - багатожильний мін/макс ISO: 10/35 мм2; AWG: 8/2
- довжина зачищеного кінця з'єднувального дроту 14 мм
- момент затягування макс 4 Nm
- індикація спрацьовування червоне забарвлення індикаційного поля
- відповідає вимогам норм : IEC61643.1,GB18802.1
ОПИС
Засоби захисту інвертора від стрибків напруги в мережі на основі УЗІП категорії III (D) для AC400V 4P для установки поблизу обладнання, що захищається.
УЗДП класу III(D)
Такі пристрої захисту від імпульсних перенапруг встановлюються безпосередньо біля споживача. Можуть мати найрізноманітнішу конструкцію (у вигляді розеток, мережевих виделок, окремих модулів для встановлення на DIN-рейку або навісний монтаж). Нормуються імпульсним струмом із формою хвилі 8/20 мкс. Номінальний розрядний струм 5-10 кА.
Призначення УЗДП Suntree SUP1-20
- Захист від грозових імпульсних перенапруг.
- Захист від комутаційних імпульсних перенапруг.
Застосування Suntree SUP1-20 класу D
- Обмежувачі класу D - призначені для захисту електронної апаратури від залишків атмосферних, комутаційних перенапруг і високочастотних перешкод, що пройшли через обмежувач класу C. Встановлюють розподільні коробки, розетки і можуть вбудовуватися безпосередньо в обладнання. Обмежувачі цього класу здійснюють захист електричного обладнання з електронними приладами, переносних електричних пристроїв та ін.
Матеріали
- Корпус та деталі апарату виконані із пластику, що не підтримує горіння.
Конструкція УЗДП Suntree SUP1-20
- Насічки на контактних затискачах запобігають перегріву та оплавленню проводів за рахунок більш щільного і більшого за площею контакту.
- На лицьовій панелі обмежувача Suntree SUP1-20 реалізовано візуальний покажчик зносу змінного модуля захисту.
- У кожному з полюсів передбачено вбудований запобіжник для захисту від надструмів.
- Змінний варісторний модуль дозволяє провести заміну, не відключаючи підключені дроти та не знімаючи основу.
Переваги
- Металева пружна засувка дозволяє надійно фіксувати апарат на DIN-рейці.
- Сумісність розмірів дозволяє встановити апарат у стандартний щиток із будь-якими апаратами модульної серії.
- Захисна плівка на кожному обмежувачі оберігає його від пилу та вологи. Вона так само є гарантією того, що апарат новий і знаходиться в заводській упаковці.
- Клемні затискачі обмежувача промарковані та підписані (Мережа/Земля), що дозволяє уникнути помилок під час монтажу.
Увага! Використання цього УЗДП не скасовує необхідність використання УЗДП класу I та II. Також особливу увагу слід приділити заземлюючому устрою та системі грозозахисту.
- Ціна: 1 394 ₴
