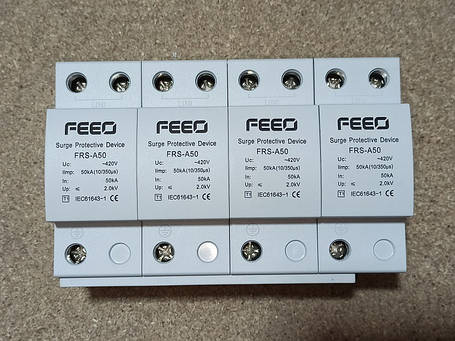

Обмежувач перенапруги AC FEEO SPD FRS-A50 B(Т1) 4P 420V, In:50кA

Пристрій захисту від перенапруги категорії В для встановлення на введенні об'єкта електроживлення

AC FEEO SPD FRS-A50 B(Т1) застосовується для захисту від прямих ударів блискавки в будівлю, щоглу, ЛЕП (категорія перенапруги IV) і має ряд переваг щодо категорії С і D:

• Захист від імпульсних перенапруг з великою енергією (прямих ударів блискавок, потужних кидків напруг у режимах короткого замикання)
• Встановлюється на введенні в будівлю (у вступному щиті) або головному розподільчому щиті.
• Відсутність ризику займання пристрою захисту або короткого замикання в лінії у разі його виходу з ладу внаслідок перевантаження.

                                                     ОПИС

Захисний пристрій класу В(Т1) AC FEEO SPD FRS-A50 B(Т1) 4P 420V, In:50кA, газові або повітряні розрядники зі струмом розряду 50кА (10/350 мкс), встановлюються на введенні в будівлю (у вступному щиті, ГРЩ або ж у спеціальному боксі).

Захист класу В(Т1) повинен встановлюватися обов'язково на об'єктах, що мають повітряне введення і відповідно чия мережа може бути схильною до грозового розряду.

У разі підземного кабельного введення достатньо встановлення захисту класу С і D. Але враховуючи, що практично всі приватні домоволодіння підключаються до повітряних ліній, то рекомендуємо установку AC FEEO SPD FRS-A50 B(Т1) 4P 420V, In:50кA на введенні об'єкта електроживлення у вступному щиті.

Наведені цифри за струмами для захисту за цією схемою істотно перевищують вимоги нормативу, проте розумне посилення всіх рубежів захисту дає гарантію багаторічної безаварійної роботи елементів і забезпечує істотно меншу залишкову напругу.

                                              ХАРАКТЕРИСТИКИ

Модель                               SPD FRS-A50 B(Т1)
Кількість полюсів               4 (L1, L2, L3, N)
Принцип роботи                Обмеження імпульсної напруги
Номінальна напруга          380В
Максимальна напруга       420В
Опір ізоляції більше          100МОм
Струм імпульсу                   50кА
Напруга імпульсу               1,8 кв
Час імпульсу                       трохи більше 100нс
Розмір                                  144х90х66
Перетин кабелю                 6-25мм.
Установка                             на 35мм DIN рейку
Температурний режим          -40...80С
Ступінь захисту від довкілля  IP20
Відповідність стандарту          EN61643
