Гібридний ДБЖ 1000Вт, 12В + контролер ШІМ 50А, ІSPWM 1000, AXIOMA energy

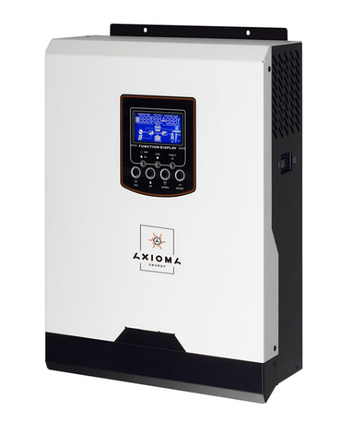

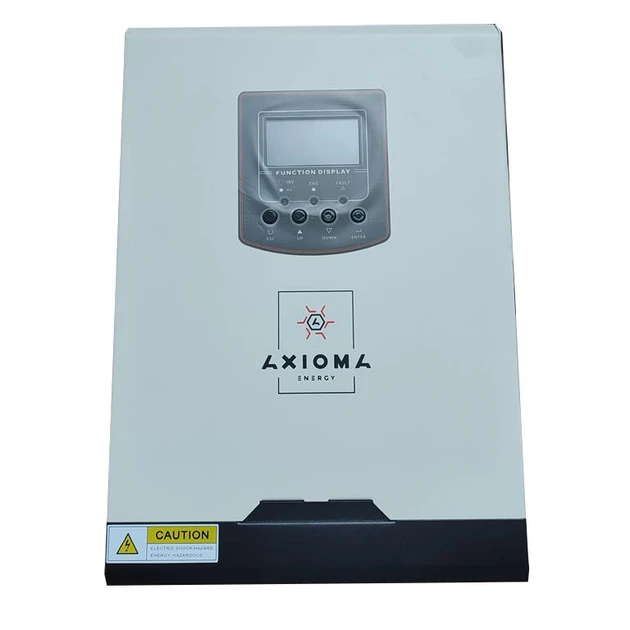

Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги.

Ступінь захисту оболонки за IEC 60529, DIN 40050 - IP21.

Основні переваги гібридних інверторів Axioma Energy ISPWM 1000:

• Чисто синусоїдальна форма вихідної напруги 230В.
• Вбудований PWM (ШІМ) контролер сонячної зарядки.
• Регулювання діапазону напруги живильної електромережі.
• Регулювання сили зарядного струму.
• Обраний пріоритет живлення від мережі/від сонячних батарей через РКІ інтерфейс.
• Можливість харчування як від електромережі, так і від електрогенератора.
• Автоматичне відновлення живлення від електромережі при відновленні напруги.
• Захист від перевантаження та короткого замикання.
• Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
• Функція холодного старту.



Панель для підключень до інвертора виглядає так

7. Вхід змінного струму

8. Вихід змінного струму

9. Вхід живлення від сонячних батарей

10. Вхід акумулятора

11. Захисний запобіжник

12. Порт USB зв'язку

Приклад схеми підключення Гібридного Джерела безперебійного живлення

Схема електричних з'єднань Гібридного Джерела безперебійного живлення з чистою синусоїда

Опис схеми

ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А

У запропонованій схемі мережеве напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель – генератор, бензо - електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.

Для економії палива у разі відсутності напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора до режиму транзиту.

Технічні характеристики гібридного ДБЖ 1000ВА, 12В + ШІМ контролер 50А, ISPWM 1000, AXIOMA energy, наведені в таблиці.
