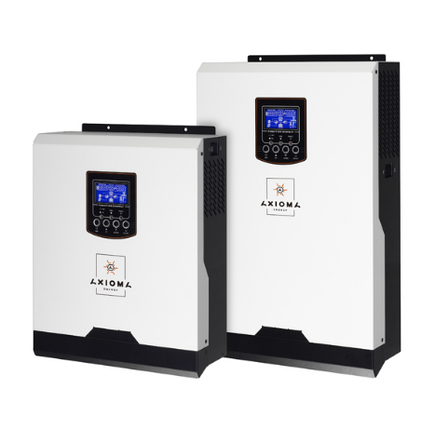

Гібридний ДБЖ AXIOMA energy ISPWM 3000 — це потужне та надійне рішення для стабільного живлення у будь-яких умовах. Пристрій поєднує інвертор на 3000Вт, ШІМ контролер заряду 50А та систему інтелектуального керування, що робить його ідеальним для дому, офісу, дачі, а також для використання в автономних сонячних системах. Працює з акумуляторною напругою 24В, має високий ККД, чисту синусоїду та захист від основних перевантажень. Надійна робота, зручне підключення та сучасний дизайн — усе це про AXIOMA ISPWM 3000. Оберіть стабільність, перевірену часом.
Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги.
Основні переваги гібридних інверторів Axioma Energy ISPWM 3000:
- Чисто синусоїдальна форма вихідної напруги 230В.
- Вбудований PWM (ШІМ) контролер сонячної зарядки.
- Регулювання діапазону напруги живильної електромережі.
- Регулювання сили зарядного струму.
- Можливість обирати пріоритет живлення від мережі/від сонячних батарей через РКІ інтерфейс.
- Можливість живлення як від електромережі, так і від електрогенератора.
- Автоматичне відновлення живлення від електромережі при відновленні напруги.
- Захист від перевантаження та короткого замикання.
- Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
- Функція холодного старту.
Панель для підключень до інвертора виглядає так
7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник
Приклад схеми підключення Гібридного Джерела безперебійного живлення
Схема електричних з'єднань Гібридного Джерела безперебійного живлення з чистою синусоїдою
Опис схеми
ИБП – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А
У запропонованій схемі мережева напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель – генератор, бензо - електрогенератор) з функцією дистанційного старту.
Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.
Для економії палива в разі відсутності мережевої напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора у режим транзиту.
Панель управління Гібридного Джерела безперебійного живлення
Технічні характеристики гібридного ДБЖ 3000ВА, 24В + ШІМ контролер 50А, ISPWM 3000, AXIOMA energy, наведені в таблиці.
| Модель | ISPWM 3000 |
| Номінальна потужність | 3000ВА /3000Вт |
| ВХОДОВІ ХАРАКТЕРИСТИКИ ПЕРЕМІННОГО ТОКА | |
| Напруга | 230 VAC |
| Два діапазони напруги (на вибір) | 170-280 В (для комп'ютера)\90-280 В (для інших навантажень) |
| Частота | 50 Hz/60 Hz (автоопределение) |
| ВИХОДНІ ХАРАКТЕРИСТИКИ ПЕРЕМІННОГО ТОКА | |
| Напруга (у разі роботи від акумулятора) | 230 VAC ± 5% |
| Пікова потужність | 6000VA |
| ККД | 90%~93% |
| Час перемикання | 10 мсек (для комп'ютера); 20 мсек (для інших навантажень |
| Синусоїда | Чистий синус |
| АКУМУЛЯТОРИ | |
| Напруга акумулятора | 24 VDC |
| Напруга плавального заряджання | 27 VDC |
| Напруга захисту від перезарядження | 32 VDC |
| СОННЯЧНІ БАТАРЕЇ | |
| Тип сонячного зарядного пристрою | PWM |
| Максимальна напруга холостого ходу сонячних батарей | 80 VDC |
| Макс. струм заряду від сонячних батарей | 50A |
| Макс. струм заряду від мережі | 25A |
| Макс. струм заряду | 70A |
| ОГЛЯДНІ ХАРАКТЕРИСТИКИ | |
| Розміри, Глибина x Ширина x Висота, мм | 100 x 334 x 285 |
| Вага, кг | 6.4 |
| Порти передавання даних | USB |
| Допустима відносна вологість | 5% — 95% (Без конденсату) |
| Діапазон допустимої температури для роботи інвертора | 0°C to 55°C |
| Діапазон допустимої температури для зберігання інвертора | -15°C to 60°C |
| Основні атрибути | |
|---|---|
| Виробник | Axioma |
| Країна виробник | Китай |
| Тип робочої величини | Напруга |
| Номінальна вхідна напруга | 230 В |
| Номінальний струм | 13 А |
| Частота | 50 Гц |
| Номінальна вихідна напруга | 230 В |
| Коефіцієнт перетворення | 1 |
| Номінальна потужність | 3000 Вт |
| Допустима пікова потужність | 6000 Вт |
| Перевантажувальна здатність | 200% |
| Форма вихідної напруги | Чиста синусоїда |
| Кількість аналогових входів | 0 |
| Кількість аналогових виходів | 0 |
| Кількість дискретних входів | 0 |
| Кількість дискретних виходів | 0 |
| Мінімальна робоча температура навколишнього середовища | 0 град. |
| Максимальна робоча температура навколишнього середовища | 50 град. |
| ККД, не менше | 91 % |
| Гарантійний термін | 12 міс |
| Рівень шуму | 50 дБ |
| Колір світлодіода | Зелений |
| Захист від перевантажень | Так |
| Захист від перегріву | Так |
| Захист від короткого замикання | Так |
| Захист від розряду акумуляторної батареї | Так |
| Захист від переполюсовки | Так |
| Ступінь захисту IP | 21 |
| Кількість фаз живлення | 1 |
| Стан | Новий |
| Максимальна потужність | 3000 Вт |
| Сонячна батарея | Так |
| Габаритні розміри | |
| Довжина | 100 мм |
| Ширина | 334 мм |
| Висота | 285 мм |
| Вага | 6.4 кг |
| Користувальницькі характеристики | |
| Струм заряду | 50 А |
| Вихідна напруга | 24 В |
| Напруга акумулятора | 24 |
| Тип ДБЖ | Комбінований ДБЖ |
| Вихідна потужність | 2400 Вт |
- Ціна: 11 350 ₴
